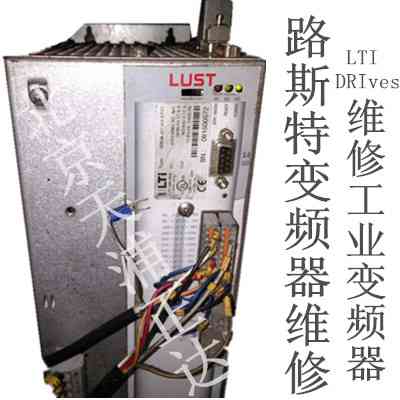

LUST CDE54.044D變漿變頻器維修案例

LUST CDE54.044D變漿變頻器維修案例
故障:沒有輸出。
分析維修: 無輸出,說明電源損壞,或者功率板損壞?赡苁请娋W(wǎng)電壓波動過大,或者輸出段有短路現象,或者高溫都可造成電源或功率板損壞。
打開外殼后,直接測量功率模塊,發現果然有擊穿現象,說明可能是輸出短路造成的模塊損壞,或者溫度過高,造成模塊性能下降后炸的機。
拆下模塊后細測量,模塊損壞很嚴重,不能隨便裝一個模塊試機,模塊的驅動電路肯定也有損壞。
經仔細檢測,發現驅動電路,有兩路損壞嚴重,有都給二極管擊穿,電阻燒斷,光耦也壞了。
把損壞的驅動電路回復后,裝上模塊試機,一切正常。
